圓錐破碎機介紹

圓錐破碎機視頻，深入了解

圓錐破碎機簡稱圓錐機、圓錐破，目前按照結構可分為單缸液壓圓錐破，復合式液壓圓錐破（又名圓錐破）、全液壓圓錐破，多缸液壓圓錐破等。其廣泛應用于砂石料場、混凝土制砂、干粉砂漿、建筑垃圾、機制砂、電廠脫硫等行業中，用于破碎中等和中等以上硬度（350兆帕以下）的各種礦石和巖石，如方解石、石灰石、花崗巖、河卵石、白云石、青石等。

圓錐破碎機適用物料

圓錐破碎機適用于兩百多種物料

圓錐破碎機圖片

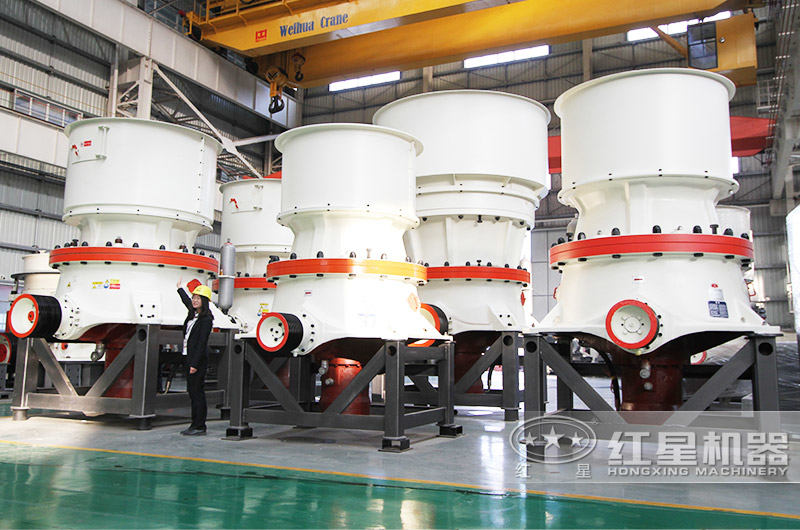

單缸液壓圓錐破碎機（產量36-2020t/h）

單缸液壓圓錐破碎機（產量36-2181t/h）

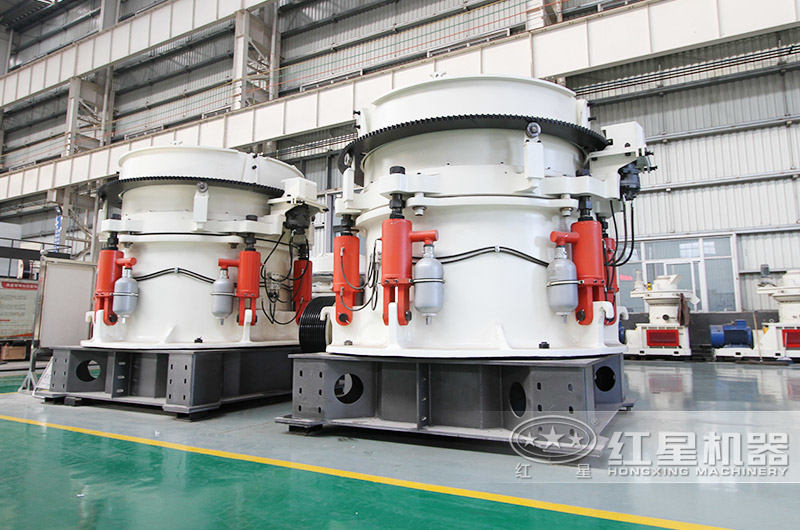

多缸液壓圓錐破碎機（產量72-1100t/h）

多缸液壓圓錐破碎機（產量72-1100t/h）

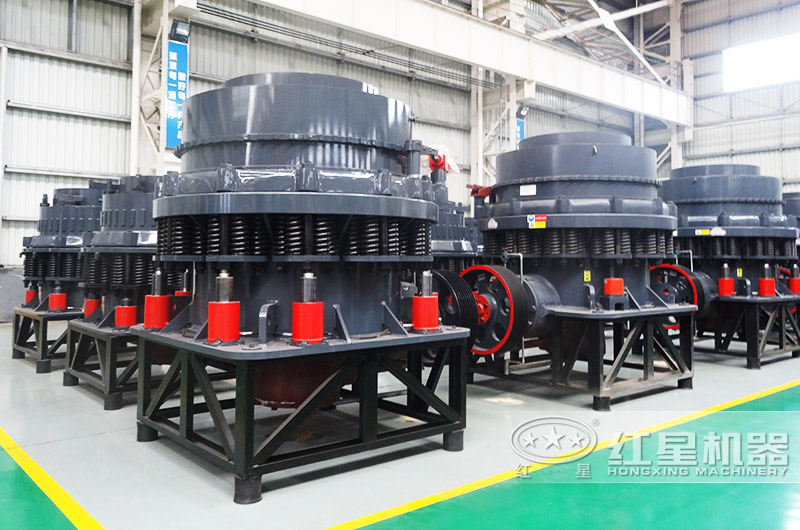

復合圓錐破

復合圓錐破碎機圖片（產量27-635t/h）

圓錐破碎機工作原理

圓錐式破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、圓錐破碎機傳動軸和圓錐破碎機圓錐部在偏心套的迫動下繞一周固定點作旋擺運動；

從而使圓錐破碎壁時而靠近，時而離開固裝在調整套上的扎臼壁表面，使礦石在破碎腔內不斷受到沖擊，擠壓和彎曲作用而實現礦石的破碎。

圓錐式破碎機工作原理

圓錐式破碎機工作原理，層壓破碎粒型好

圓錐式破碎機現場圖片

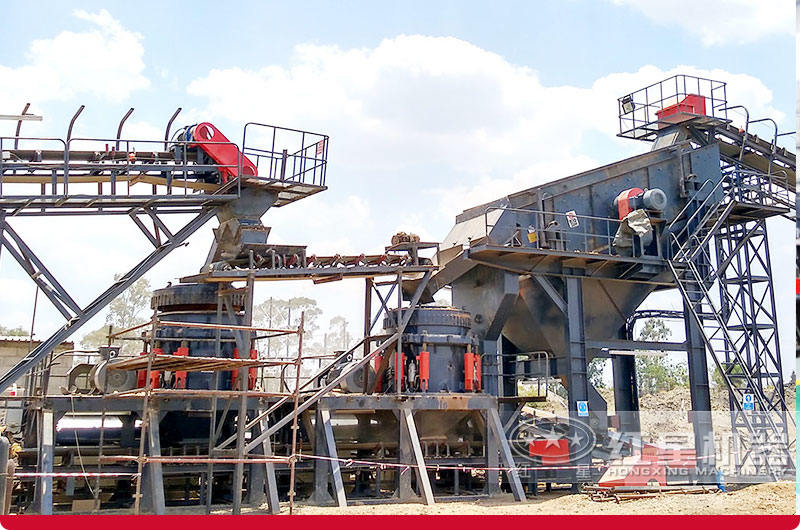

南非時產500噸青石破碎項目現場

南非時產500噸青石破碎項目現場

南非時產500噸青石破碎項目現場

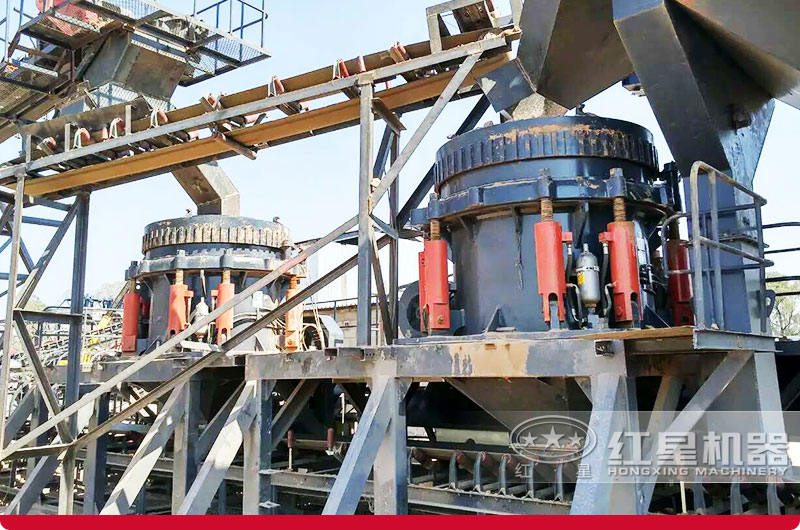

時產500噸多缸液壓圓錐破碎機

時產500噸多缸液壓圓錐破碎機

南非時產500噸青石破碎項目現場：與用戶合影

與南非用戶合影

南非客戶破碎項目概況

原料尺寸：＜800mm

成品規格：0-5、5-10、10-20、16-31.5mm

設備配置：給料機+顎式破碎機+多缸液壓圓錐破碎機2臺+圓振動篩3臺+輸送帶若干；

客戶評價：謝謝中國紅星設計的時產500噸青石破碎生產線，并提供全套設備，投資少、利潤高（年利潤500萬靠上）。每一臺設備的質量都是值得信賴的，果真是“中國造、更可靠！”

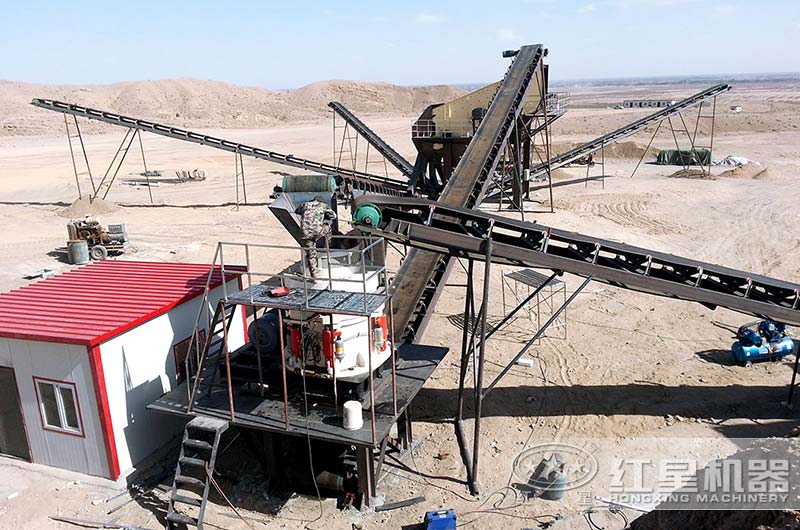

內蒙古客戶作業現場圖片

內蒙古客戶作業現場圖片，時產150噸

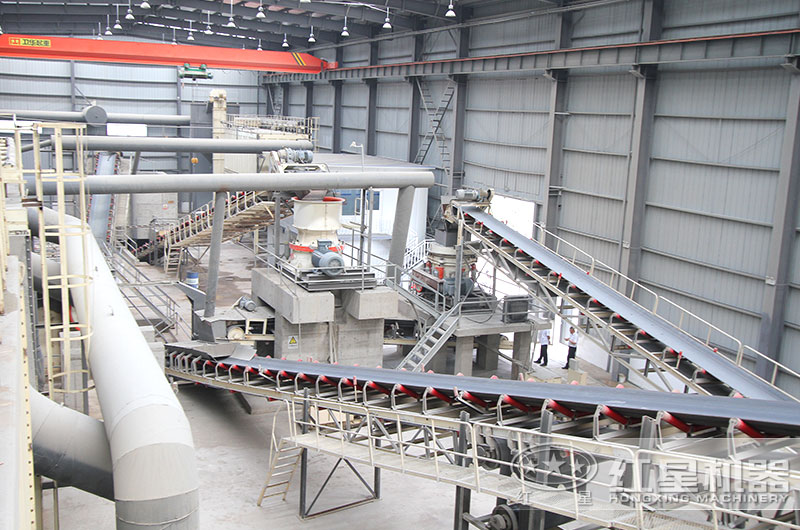

江蘇客戶大型圓錐破碎機生產現場

江蘇客戶大型圓錐破碎機生產現場

圓錐式破碎機性能特點

多缸液壓圓錐破碎機特點

1破碎比大：高性能破碎腔型與高破碎頻率的結合，使得圓錐式破碎機處理能力大大提高，單機時產可達到2181噸。

2層壓破碎，粒型好：采用粒間層壓破碎原理，故破碎產品多為立方結構，更大程度上減少了針片狀物料。

3結構簡單，便于維護：圓錐式破碎機結構簡單，便于操作，維護，排料口調整方便快捷，檢修時省時省力，特別是襯板易于快速更換，減少了停機時間。

4安全運行、操作便捷：PLC+觸摸屏的全自動控制系統確保設備安全運行，配備遠程觸摸屏操作界面，顯示實時工作狀態。

5類型不同，選擇多樣：多種腔型結合，適應多種粒度需求，圓錐破碎機系列破碎機分粗碎機、中碎機和細碎機三種，可根據用戶不同需求選購。

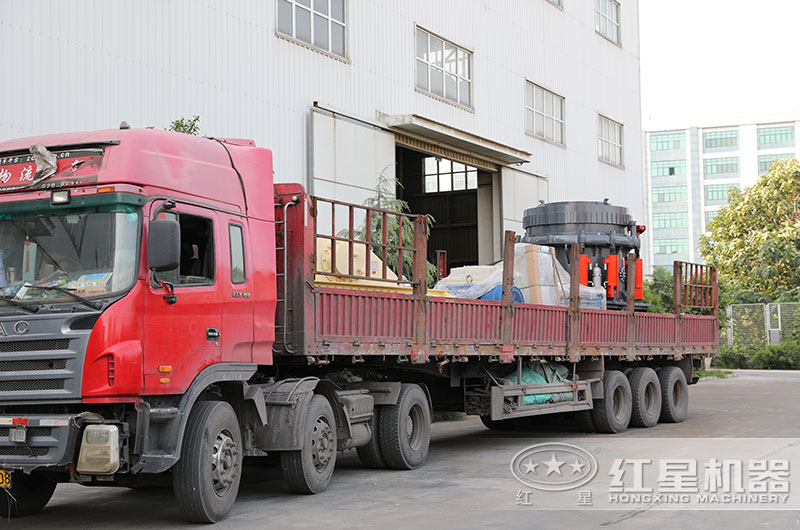

圓錐破碎機發貨現場，廠家直銷

圓錐破碎機發貨現場，廠家直銷

圓錐破碎機運營成本

圓錐破碎機的運營成本對企業的經濟效益具有重要影響，如何降低圓錐破碎機的運營成本一直是客戶非常關注的問題。為此，紅星機器為解決圓錐破碎機運營成為過高的問題，對圓錐破碎機的結構進行了優化改進，通過引進國內外先進的技術經驗，實現了圓錐破碎機的高作業率的轉化，提高了易損件的質量，減少了故障率及維修費用，大大降低了運營成本，圓錐破價格更優惠。

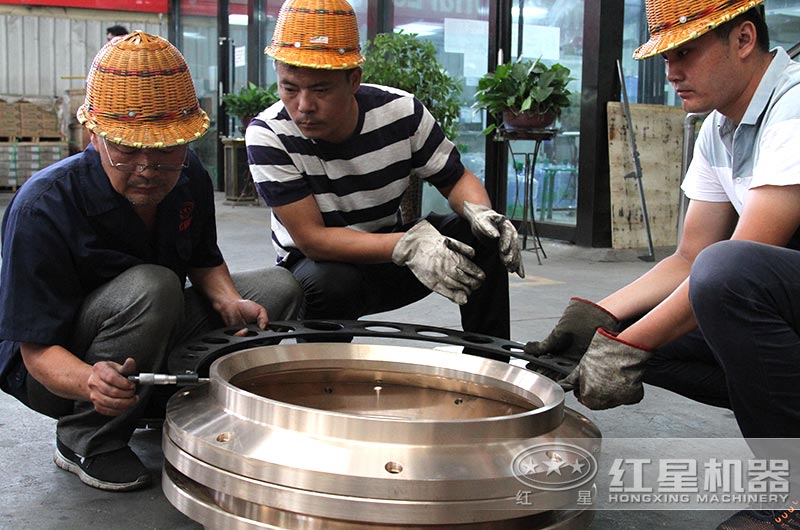

紅星圓錐破碎機有嚴格的技術、質量控制

紅星圓錐破碎機有嚴格的技術、質量控制

圓錐破碎機廠家實力

河南紅星機器是一家集科研、生產、銷售為一體的大型礦機生產企業，四十年風雨兼程，擁有大型生產廠房26萬平方米，專業圓錐破碎機核心生產技術，有完善出廠制度，保質保量、及時有效交付每一筆訂單，歡迎來廠參觀，有專車接送（車站、機場），完善的服務團隊，為每一位合作伙伴定制合理的設備。

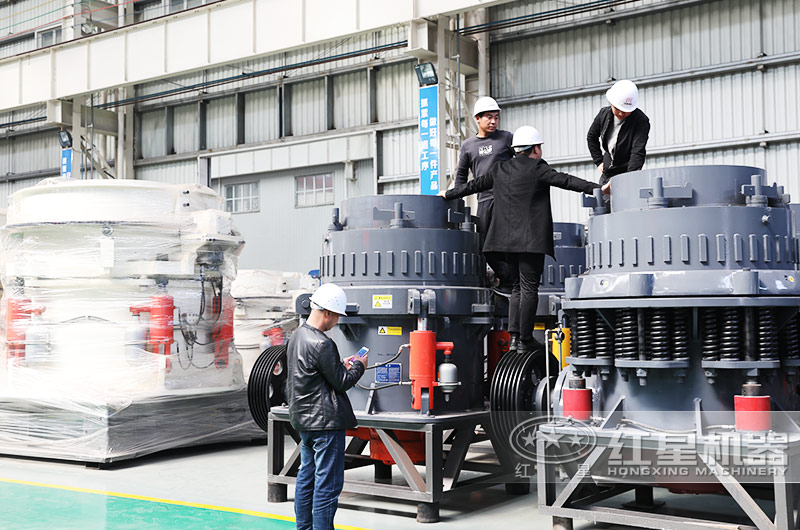

用戶到紅星總部廠房參觀，技術人員全程講解

用戶到總部廠房參觀，技術人員全程講解

河南紅星圓錐破廠家，現貨直接銷售，沒有中間環節費用，現在來廠考察、購機，還可享出廠價優惠，具體圓錐破碎機價格多少，可隨時點擊在線免費咨詢，有技術經理為您服務，還附贈安裝、調試、后期維修、保養等各項服務。

紅星售后服務

河南圓錐破碎機廠家地址：中國鄭州高新技術產業開發區梧桐街與紅松路交叉口中國高端礦機生產出口基地園區

圓錐破碎機技術參數

單缸圓錐破碎機

SC單缸圓錐破中碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型號	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：產量根據不同物料，進料粒度等因素其結果將有所不同

多缸液壓圓錐破碎機

型號	腔型	最大給料尺寸(mm)	最小排料口尺寸(mm)	處理能力(t/h)	轉速(r/m)	電機功率(kW)
HPM200	C1	185	19	150-250	750-1200	160
	C2	125	17	140-250
	C3	95	13	120-250
	F1	76	10	90-210
	F2	54	6	80-210
	F3	23	5	70-210
	F4	10	6	80-210
HPM300	C1	235	25	230-445	700-1200	220
	C2	211	19	200-445
	C3	150	17	180-445
	C4	107	13	150-445
	F1	77	10	115-260
	F2	53	8	110-260
	F3	22	6	105-260
	F4	25	6	105-260
HPM400	C1	299	30	315-630	700-1000	315
	C2	252	25	295-630
	C3	198	20	260-630
	C4	111	14	190-630
	F1	92	10	140-370
	F2	52	8	130-370
	F3	51	6	120-370
	F4	52	6	120-370
HPM500	C1	335	30	390-790	700-950	400
	C2	286	25	365-790
	C3	204	20	325-790
	C4	133	16	280-790
	F1	95	13	230-450
	F2	57	10	175-450
	F3	52	8	165-450
	F4	53	6	155-450
HPM650	C1	328	30	386-790	590-930	500
	C2	279	25	348-790
	C3	196	20	300-790
	F1	106	13	280-530
	F2	52	9	220-530
HPM800	C1	353	32	545-1100	700-950	630
	C2	297	32	545-1100
	C3	267	25	495-1100
	C4	219	16	385-1100
	F1	155	13	325-730
	F2	92	10	260-730
	F3	33	5	200-730

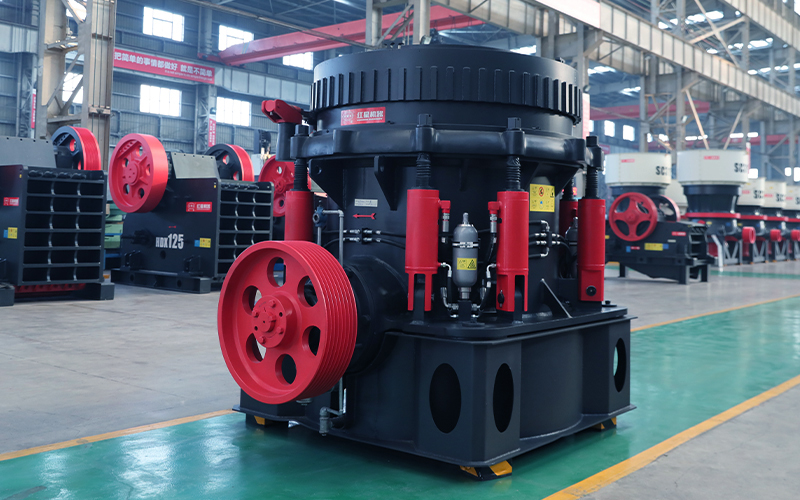

圓錐破碎機

規格	型號	破碎錐大端直徑 (mm)	最大給料尺寸 (mm)	排料口寬度 (mm)	處理能力 (t/h)	電動機功率 (kw)	總重量（t）	外形尺寸（長×寬×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470

全液壓圓錐破碎機

型號	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整范圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300
