bf浮選機簡介

bf浮選機是兼有吸漿和浮選雙重作用的新型浮選設備，該機結構新穎、性能優越，是在原SF型浮選機的基礎上經過優化設計改進后的產品，作業間可水平配置、中礦泡沫能自返、自吸礦漿、自吸空氣、比A型浮選機功耗小、吸氣量大、葉輪圓周速度低，槽內礦漿按固定的流動方式進行下循環，有利于粗粒礦物的懸浮。

bf浮選機

bf浮選機

bf浮選機的應用

bf浮選機已經形成系列化，單槽容積從0.15m3到24m3等不同規格，已成功應用于許多選礦廠。BF浮選機的各項指標優于5A浮選機，單容節電23.96%，在鎢粗精礦品位低的情況下，鎢金屬回收率提高提高6.58%，葉輪圓周速度低24.42%，能耗能降低15%—30%。

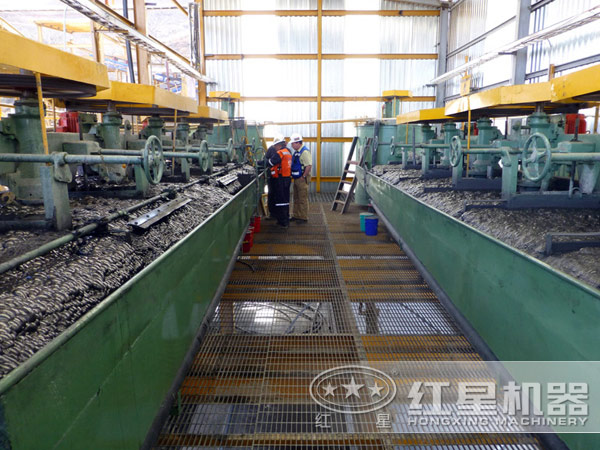

bf浮選機工作現場

bf浮選機工作現場，浮選精度高

bf浮選機結構特征

bf型浮選機主要由槽體、裝有葉輪的主軸部件、電機、刮板及其傳動裝置等組成，容積大于10m3的設有導流管和假底。該型浮選機結構合理，運轉可靠，性能優越于其它有吸漿能力的浮選機。

bf浮選機結構圖

bf浮選機結構圖

bf浮選機工作原理

當主軸通過電機驅動葉輪旋轉時，葉輪腔內的礦漿受離心力的作用，向四周甩出，使葉輪腔內產生負壓，空氣通過吸氣管吸入。與此同時，葉輪下面的礦漿通過葉輪下錐盤中心吸入，在葉輪腔內與空氣混合，然后通過蓋板葉片間的通道向四周甩出，其中的空氣和一部分礦漿向浮選槽底部運動，受葉輪的抽吸再次進入葉輪腔，形成礦漿的下循環。礦漿下循環的存在有利于粗顆粒礦物的懸浮，能很大限度地減少粗砂在浮選槽下部的沉積。

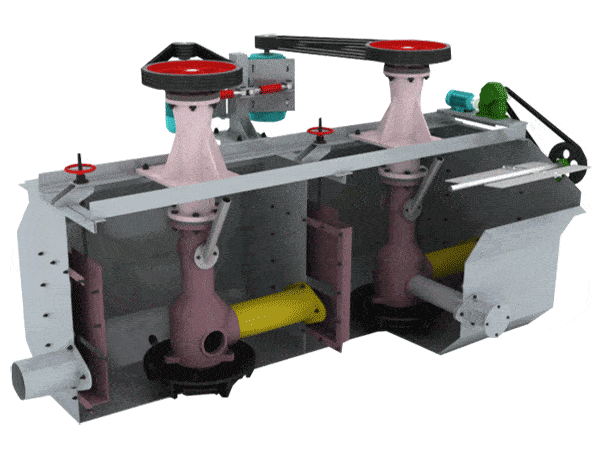

bf浮選機工作原理圖

bf浮選機工作原理圖

bf浮選機的特點

1、葉輪由自閉式雙截錐體組成，可產生強的礦漿下循環；

2、吸氣量大，功耗低；

3、每槽兼有吸氣、吸漿和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更；

4、礦漿循環合理，能很大限度地減少粗砂沉淀；

5、設有礦漿頁面自控和電控裝置，調節方便。

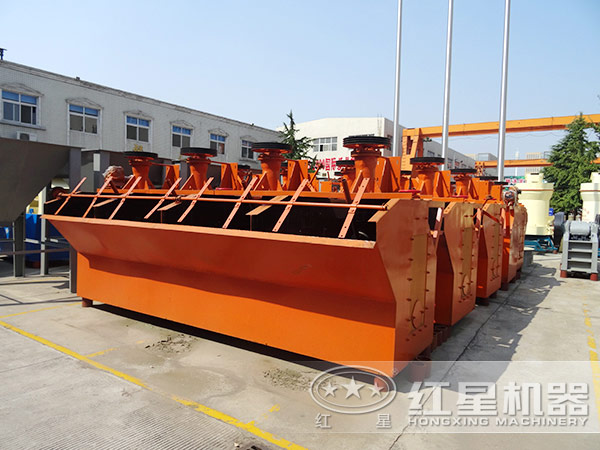

bf浮選機廠家

bf浮選機廠家

bf浮選機技術參數

型號	槽容積(m³)	內部尺寸（長×寬×高）(m)	空氣吸入量(m³/㎡.min)	安裝功率	電動機型號	生產能力（m³/min）	單槽重量
BF-0.37	0.37	0.74×0.74×0.75	0.9~1.05	1.5	Y90L-4	0.2~0.4	0.5
BF-0.65	0.65	0.85×0.95×0.9	0.9~1.10	3.0	Y132S-6	0.3~0.7	1.0
BF-1.2	1.2	1.05×1.15×1.10	1.0~1.10	5.5 4.0	Y132M2-6 Y132M1-6	0.6~1.2	1.4
BF-2.0	2.0	1.40×1.45×1.12	1.0~1.10	7.5	Y160M-6	1.0~2.0	1.8
BF-2.8	2.8	1.65×1.65×1.15	0.9~1.10	11	Y180L-8	1.4~3.0	2.2
BF-4.0	4.0	1.9×2.0×1.2	0.9~1.10	15	Y200L-8	2~4	2.6
BF-6.0	6.0	2.2×2.35×1.3	0.9~1.10	18.5	Y225S-8	3~6	3.3
BF-8.0	8.0	2.25×2.85×1.4	0.9~1.10	22 30	Y225M-8 Y250M-8	4~8	4.2
BF-10	10	2.25×2.85×1.7	0.9~1.10	22 30	Y225M-8 Y250M-8	5~10	4.7
BF-16	16	2.85×3.8×1.7	0.9~1.10	37 45	Y280S-8 Y280M-8	8~16	8.4
BF-20	20	2.85×3.8×2.0	0.9~1.10	37 45	Y280S-8 Y280M-8	10~20	8.7
BF-24	24	3.15×4.15×2.0	0.9~1.10	45	Y280M-8	12~24	9.2
